| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Rvyuan |
| 인증: | IEC/NEMA/JIS/RoHS/ISO |
| 모델 번호: | 0.04 - 1.8mm |
| 최소 주문 수량: | 10킬로그램/킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 판지를 가진 스풀 |
| 배달 시간: | 2-15 영업일 |
| 지불 조건: | 협상 |
| 공급 능력: | 당신의 수요를 만족시키십시오 |
| 상품명: | 직사각형 에나멜 구리선 | 재료: | 직사각형 구리 |
|---|---|---|---|
| 기준: | IEC/JIS/NEMA | 납땜성: | 곧장 |
| 지휘자: | 구리 | 단열재: | EI AIW/EIW |
| 강조하다: | 직사각형 자석 와이어,정사각형 자석 와이어 |
||

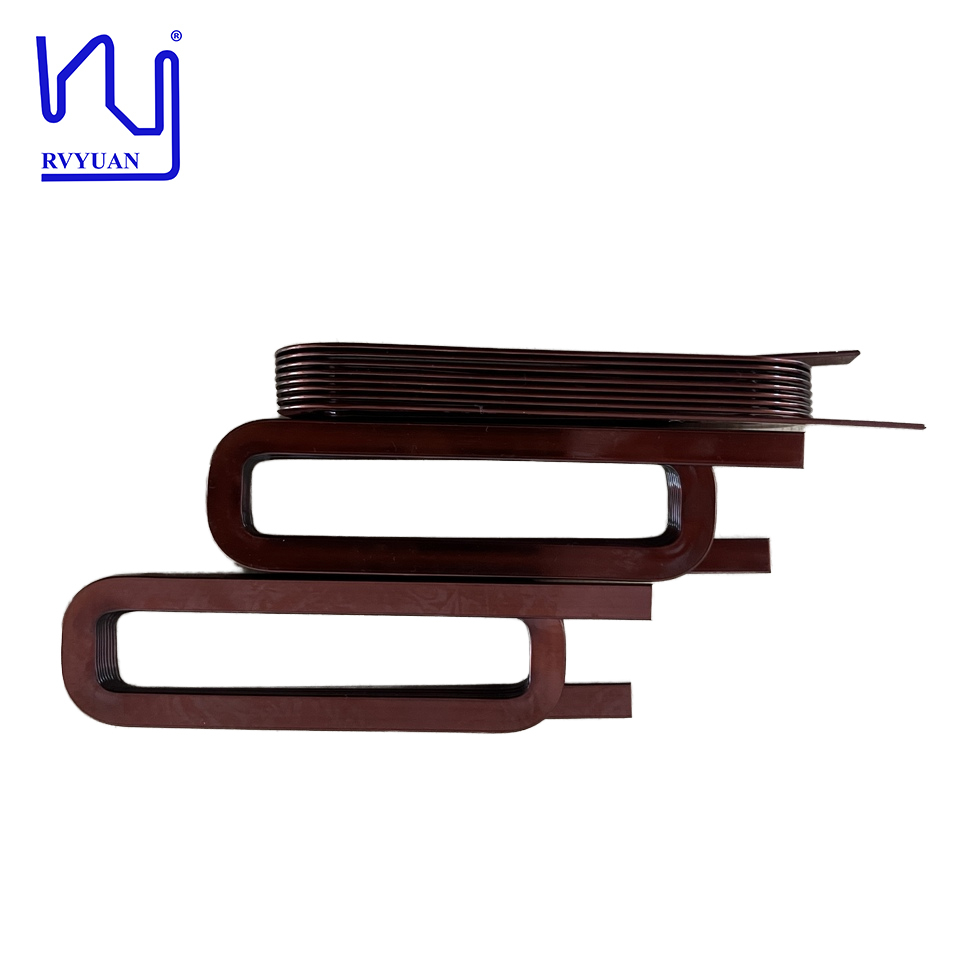

초극세자성선 초박형 직사각형 동선
Enamelled Rectangular Copper Magnet 와이어는 전기를 사용하여 자기장을 생성하는 전자석의 와이어로 사용됩니다.에나멜 처리된 직사각형 또는 평평한 알루미늄 와이어 및 에나멜 처리된 직사각형 또는 평평한 구리 와이어/스트립은 단단한 코일에 싸여 있습니다.전하가 가해지면 전선이 자기장을 생성합니다.평면 에나멜 알루미늄 와이어 및 평면 에나멜 구리 와이어는 자동차, 모터, 변압기 및 산업 기계의 사용을 포함하여 다양한 응용 분야를 가지고 있습니다.라운드 에나멜 알루미늄 와이어 및 라운드 에나멜 구리 와이어는 컴퓨터, 텔레비전 등과 같은 소형 장치 및 가전 제품에서도 발견됩니다.
특징
1. 도체 두께: 0.04~1.8mm
2. 지휘자 폭: 0.155~7.5mm
3. 동등한 둥근 철사 직경: 0.12~3.2mm
4. 폭-두께 비율: 1:1.5~1:25 (플랫 와이어)
5. 너비-두께 비율: 1:1(사각 와이어)
사양
|
매개변수 |
클래스 130 |
클래스 155 |
클래스-180 |
클래스-200 |
클래스220 |
클래스-240 |
|
표준 |
IEC60317-16GB/T7095.7 |
60317-16GB/T7095.3 |
60317-28GB/T7095.4 |
MW 36 60317-29 BS6811 GB/T7095.6 |
MW 18 60317-18GB/T7095.2 |
MW 20 60317-47GB/T7095.5 |
|
열 등급 |
130°C |
155°C |
180°C |
200°C |
120°C |
240°C |
|
에나멜 베이스 코트 |
폴리에스터 |
변성 폴리에스터 |
폴리에스테르이미드 |
폴리에스테르이미드 |
폴리에스터 포멀 |
폴리이미드 |
|
에나멜 탑 코트 |
|
|
|
폴리에스테르이미드 |
|
|
|
단열재 두께 범위 |
IEC60317-0-2 G1,0.06-0.11mm G2,0.12-0.17mm |
|||||
|
성능 |
우수한 굽힘 특성 2. 법랑질의 높은 유연성 3. 내마모성 4. 높은 기계적 특성 |
1.우수한 굽힘 속성 2.에나멜의 높은 유연성 3.마모에 좋은 저항 4.높은 기계적 속성 5.높은 열 속성 5. |
1. 높은 내열성 2. 지속적으로 고온 및 기계적 응력을 받는 권선에 적합 3. 우수한 내화학성 |
1. 우수한 내열성 2. 지속적으로 고온 및 기계적 응력을 받는 권선에 적합 3. 우수한 내화학성 4. 냉매 및 프레온에 대한 우수한 내성 |
1. 우수한 굽힘 특성 2. 법랑질의 높은 유연성 3. 내마모성 4. 높은 기계적 특성 |
1. 모든 전기 장비에 적합한 우수한 내열성 높은 작동 온도에 지속적으로 노출되는 것 2. 우수한 기계적 및 화학적 특성 3. 방사선에 대한 우수한 성능. |
|
애플리케이션 |
건조 및 오일 침지 2. 전기 장비 |
1.Dry 및 오일 침지 2.Electrical 장비 |
1.고전압 및 저전압 DC/AC 모터의 권선 2.자석 코일 3.Dry 및 오일 침지 변압기 |
1. 고전압 및 저전압 DC/AC 모터의 권선 2. 자석 코일 3. 건조 및 오일 침지 변압기 4. 자동차 코일 5. 기차 coi1. |
건식 및 유침 변압기 2. 전기 장비 |
1. 사용 온도가 최대 220°C인 권선 2. 항공 및 해양 응용 분야용 모터 및 발전기 3. 원자력 산업 4. 높은 신뢰성이 요구되는 권선 |
|
열충격 |
155°C |
175°C |
200°C |
220°C |
155°C |
300°C |
