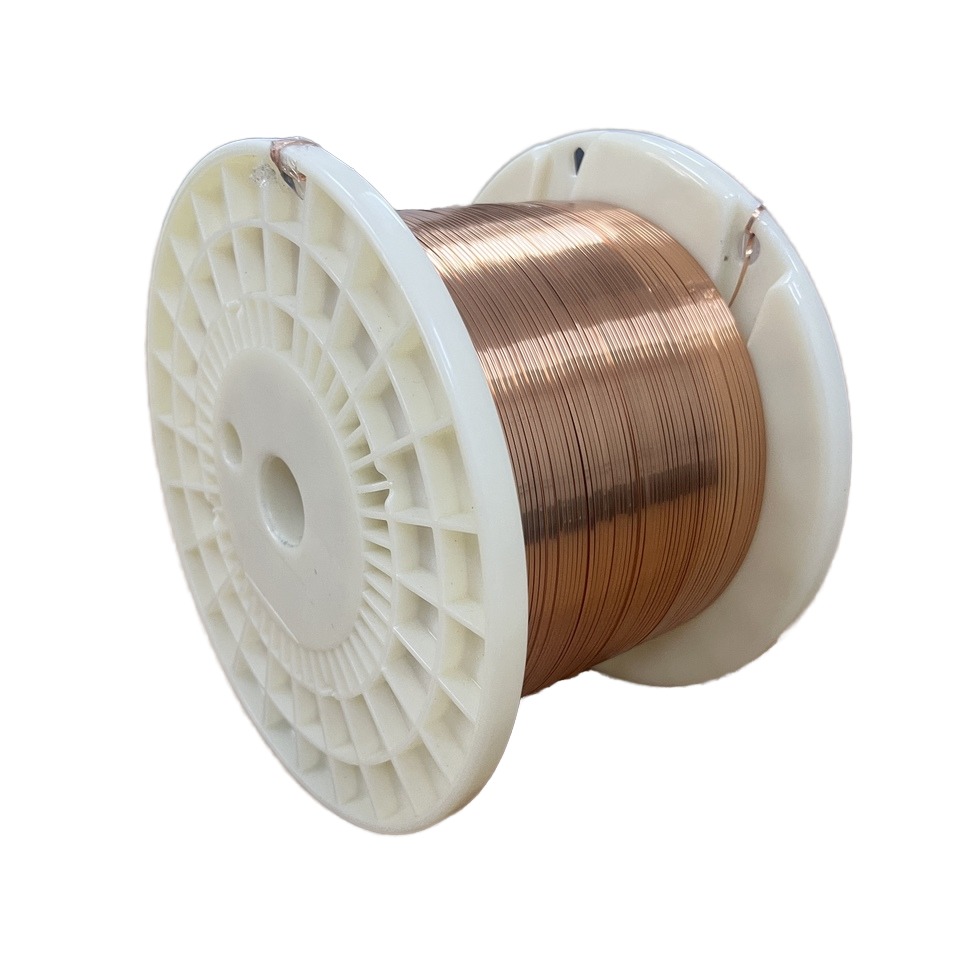

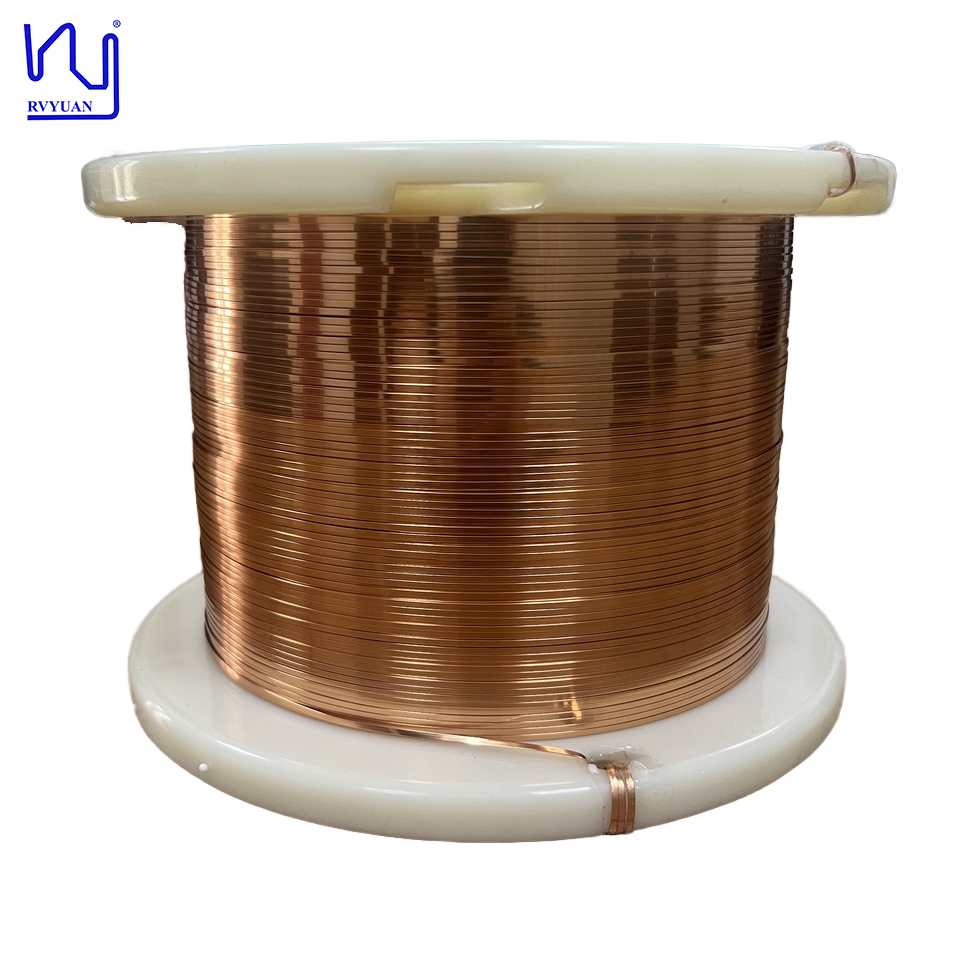

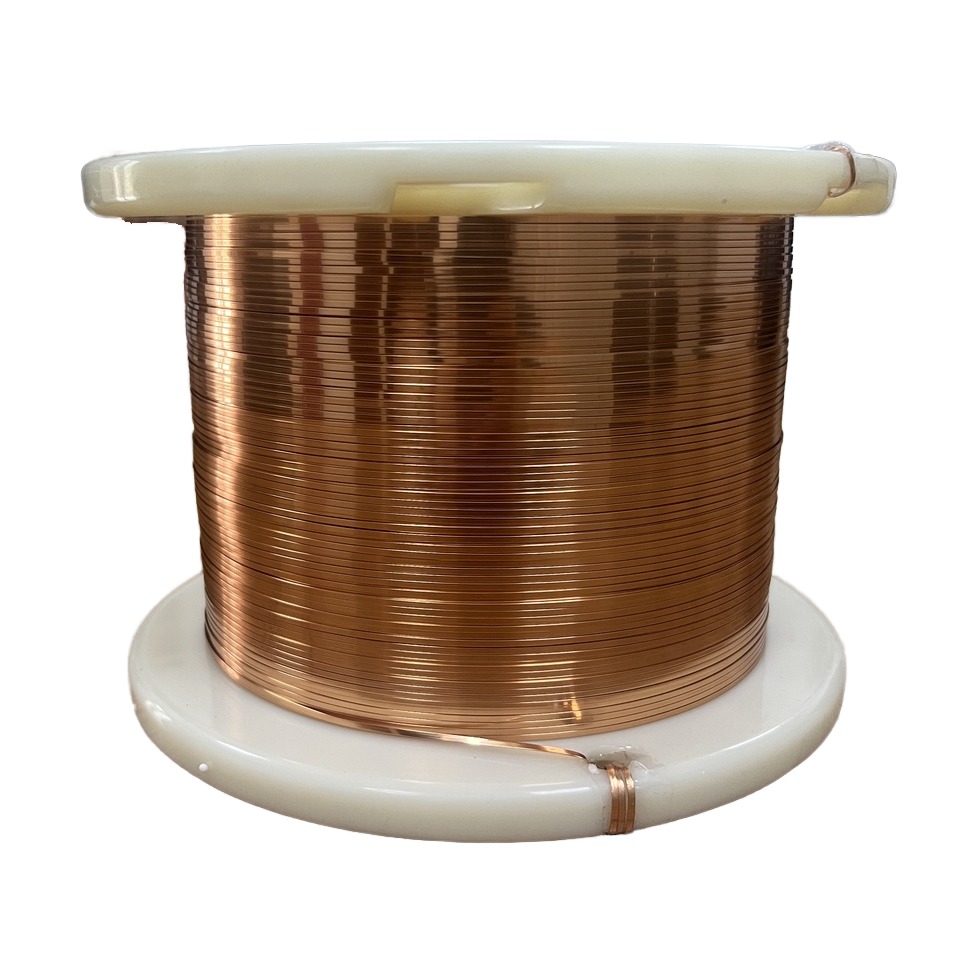

AIW 220°C 절연 2mm X 0.25mm 평면 구리선

기본 정보
원래 장소: 티안진, 중국
브랜드 이름: RVYUAN
인증: UL/RoHS/ISO9001/IATF16949/VDE
모델 번호: AIW
최소 주문 수량: 10
포장 세부 사항: 판지 상자
배달 시간: 15일
상세 정보
도체 재료: 구리 지름: 2mmx0.25mm(0.08inx0.01in)
단열재: 에나멜이 입혀집니다 정격전압: 500V
애플리케이션: 전기 같은 모양: 평평한
단일 와이어 크기: 0.25*2mm(0.01*0.08인치) 작동 온도: 220℃(396°F)
유형: 절연 기준: IEC NEMA GB JIS
배달 시간: 7~10일 열 클래스: 220C
지불: Paypal\TT\Western Union\ 거래 보험 포장: 판지/나무 상자/팔레트/등.
격리: 폴리 아미드-이미드 견본: 요청 시 이용 가능
MOQ: 10kg 코어 수: 1
강조하다:

220°C 절연 평면 구리선

,

2mm x 0.25mm 직사각형 구리선

,

2mm 평면 구리선


제품 설명

AIW 220°C 절연 2mm × 0.25mm 평면 동선

고밀도 권선, 고주파 변압기 및 소형 전력 전자 장치용으로 설계된 자체 접착 0.25mm × 2mm AIW 평면 에나멜 동선

AIW 220℃ insulated 2mm by 0.25mm flat enameled copper wire coil for winding applications

이 직사각형 에나멜 동선은 220°C 열 등급 AIW 절연 시스템과 자체 접착층을 결합하여 높은 공간 계수, 낮은 도체 저항 및 고주파 및 고온 작동 조건에서 안정적인 성능을 제공합니다. 특정 권선 설계를 충족하기 위해 맞춤형 두께 및 폭 옵션을 사용할 수 있습니다.

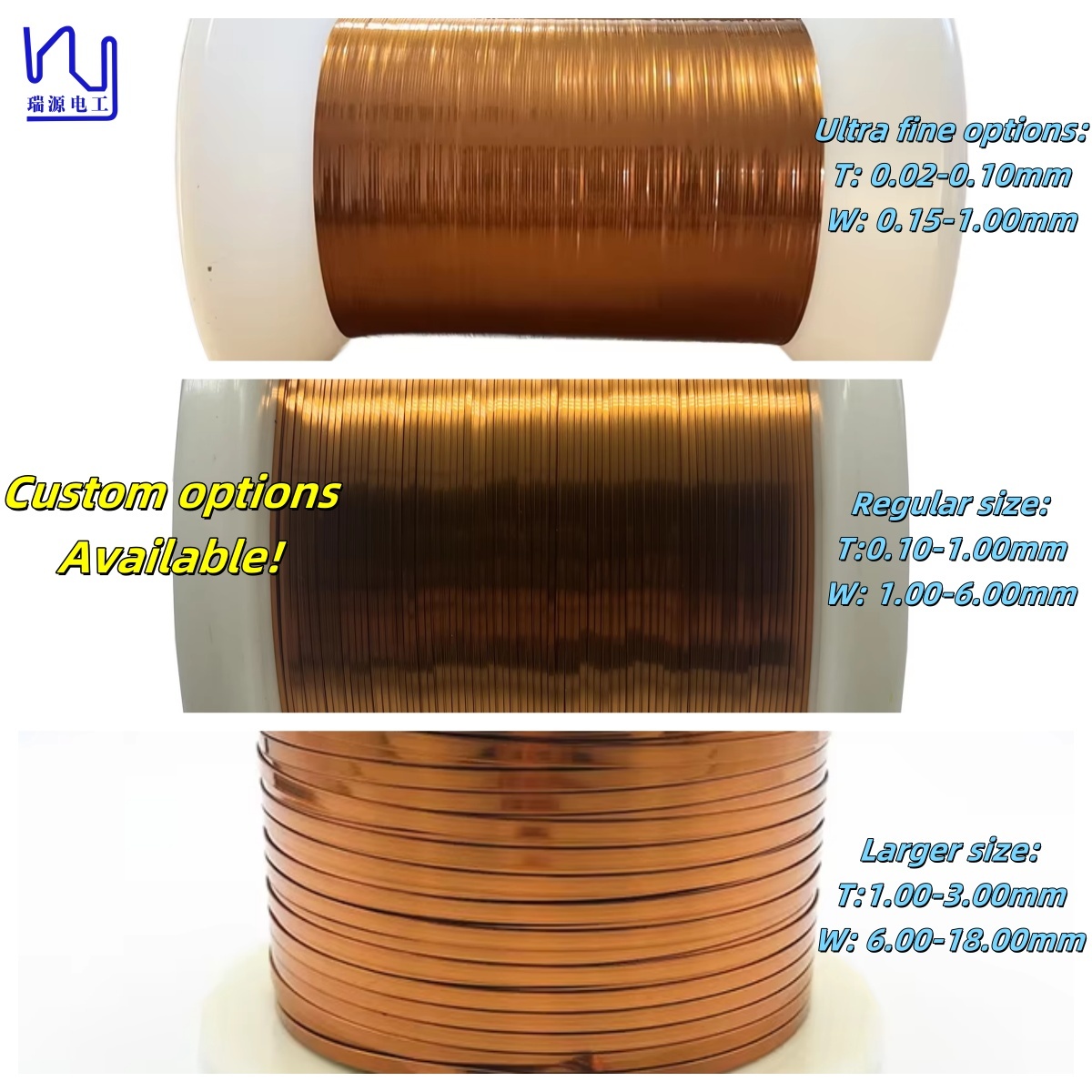

맞춤형 옵션 (자체 접착 AIW 평면 에나멜 동선):두께 0.02mm–3.00mm · 폭 0.15mm–18.00mm · 폭-두께 비율 최대 1:30. 추가 크기 옵션 또는 견적 문의를 보내주십시오.
기술 매개변수: AIW 0.25 × 2mm 에나멜 평면 동선
특성 표준 시험 결과
외관 매끄럽고 균일함 매끄럽고 균일함
도체 직경(mm) — 폭 1.94mm–2.06mm 1.990mm
도체 직경(mm) — 두께 0.241mm–0.259mm 0.246mm
절연 두께(mm) — 폭 0.01mm–0.04mm 0.020mm
절연 두께(mm) — 두께 0.01mm–0.04mm 0.025mm
전체 직경 — 폭 최대 2.10mm 2.030mm
전체 직경 — 두께 최대 0.30mm 0.295mm
핀홀 최대 3개 / 5m 0
신장률 최소 30% 45%
유연성 및 접착력 균열 없음 균열 없음
도체 저항(Ω/km @ 20°C) 최대 37.91 35.69
절연 파괴 전압 최소 0.70kV 2.31kV
열 충격 균열 없음 균열 없음
결론 — 합격
주요 특징 및 성능 이점
  • 낮은 높이, 작은 크기, 가벼운 무게 및 더 높은 전력 출력을 위한 설계 요구 사항을 충족하여 전자 제품, 전기 응용 분야, 모터, 네트워크 통신, 스마트 홈 장치, 신에너지 시스템, 자동차 전자 제품, 의료 전자 제품 및 항공 우주에 적합합니다.
  • 동일한 단면적에서 원형 와이어보다 더 큰 표면적을 가지므로 스킨 효과와 전류 손실을 효과적으로 줄여 고주파 전송 성능을 향상시킵니다.
  • 높은 공간 계수 및 충진율은 저항을 크게 줄이고 더 높은 전류 용량을 허용하며 고전류 부하에 대해 더 높은 Q 값을 제공합니다.
  • 직사각형 와이어 구조는 간단한 구조, 효율적인 열 방출, 안정적인 성능 및 일관된 품질을 제공합니다.
  • 고주파 및 고온 환경에서 안정적인 온도 상승 전류 및 포화 전류를 유지하며, EMI 방지 기능, 낮은 진동, 낮은 소음 및 고밀도 설치 기능을 갖추고 있습니다.
AIW flat enameled copper wire surface and insulation detail

Self-bonding AIW flat copper wire winding sample

높은 공간 계수 및 권선 신뢰성

직사각형 에나멜 동선은 최대 97%의 충진율을 달성하여 주어진 권선 창 내에서 도체 양을 최대화합니다. 결과적으로 저항이 낮고 효율이 높은 더 컴팩트한 자기 부품이 됩니다.

Up to 97 percent fill-in ratio of flat enameled copper wire in a winding

Corner insulation thickness of rectangular enameled copper wire
  • 권선 응력 하에서 균열 없이 높은 굽힘 저항.
  • 모서리의 절연 두께는 평평한 표면과 유사하여 절연 무결성을 유지하기 쉽습니다.
제품 범위 및 절연 등급
제품 등급 납땜 가능 자체 접착 폭(mm) 두께(mm) 폭-두께 비율
AIWJ 220°C N N 0.155–7.5 0.02–1.8 1.25
EI/AIWJ 220°C N N 0.155–7.5 0.02–1.8 1.25
EI/AIWJ 200°C N N 0.155–7.5 0.02–1.8 1.25
UEWJ 180°C Y N 0.155–7.5 0.02–1.8 1.25
EIWJ 180°C N N 0.155–7.5 0.02–1.8 1.25
SEIWJ 180°C Y N 0.155–7.5 0.02–1.8 1.25
UEWJ 155°C Y N 0.155–7.5 0.02–1.8 1.25
UEWJ 130°C Y N 0.155–7.5 0.02–1.8 1.25
EI/SBWJ 180°C N Y 0.155–7.5 0.02–1.8 1.25
SEI/SBWJ 180°C Y Y 0.155–7.5 0.02–1.8 1.25
EI/AI/SBWJ 220°C N Y 0.155–7.5 0.02–1.8 1.25
AI/SBWJ 220°C N Y 0.155–7.5 0.02–1.8 1.25
UE/SBWJ 180°C Y Y 0.155–7.5 0.02–1.8 1.25
UE/SBWJ 155°C Y Y 0.155–7.5 0.02–1.8 1.25
UE/SBWJ 130°C Y Y 0.155–7.5 0.02–1.8 1.25
인증 및 품질 표준
  • UL
  • RoHS
  • REACH
  • ISO 9001
  • IATF 16949
UL certification certificate for flat enameled copper wire
RoHS compliance certificate for enameled copper wire products
ISO 9001 quality management certificate for copper wire manufacturing
IATF 16949 automotive quality certificate for copper wire production
글로벌 공급망

2002년부터 Rvyuan은 TDK Lambda, Samsung, Hitachi Energy를 포함한 세계 유수의 브랜드 및 기업과 협력하여 Litz 와이어, 직사각형 에나멜 동선, TIW 와이어, FIW 와이어 및 특수 합금 와이어와 같은 광범위한 와이어 제품을 공급해 왔습니다. 중소기업은 엔드투엔드 맞춤형 서비스와 합리적인 최소 주문 수량으로 맞춤형 설계를 지원받습니다. 모든 단계에서 고객 중심적인 접근 방식을 통해 귀하의 비즈니스를 촉진하는 최고 품질의 제품을 제공합니다.

Global customers and partners of Rvyuan copper wire manufacturer
International shipment of flat enameled copper wire products
Copper wire export packaging and logistics
Rvyuan wire products used in global industrial applications
Worldwide distribution network of enameled copper wire
Long-term partnerships with global electronics manufacturers

응용 분야
Applications of flat enameled copper wire in transformers, motors and electronics
  • 유입식 변압기용 120°C 평면 에나멜 와이어.
  • 모든 종류의 마그네트 코일에 널리 사용되는 130°C, 155°C 및 180°C 평면 에나멜 와이어.
  • 지속적인 고온 작동을 위한 200°C 평면 에나멜 와이어.
  • 항공 및 해양 응용 분야의 마그네트 코일을 위한 240°C 평면 에나멜 와이어.
자주 묻는 질문
1. 대량 주문 전에 테스트를 위해 샘플을 받을 수 있습니까?

예. 샘플은 무료로 제공되며, 특송 비용은 구매자가 부담합니다.

2. 리드 타임은 어떻게 됩니까?

소량 샘플 주문은 3–5 영업일 이내에 배송됩니다. 대량 주문은 일반적으로 주문 확인 후 15 영업일 이내에 완료됩니다.

3. 보증은 어떻게 되나요?

2년 이내에 결함이 있는 제품은 즉시 무상으로 교체됩니다.

4. 어떻게 구매하나요?

요구 사항 문의 → 샘플 제작 → 샘플 확인 → 견적 → PI → PI 확인 → 결제 준비 → 제조 → 배송.

5. 지불 조건은 어떻게 되나요?

T/T, D/P, D/A, L/C 및 PayPal.
