상세 정보

Shape:	Rectangular	Width: thickness:	25:1
Applications:	Motor winding	Thermal Grade:	220
Key word:	2mm Enameled Copper Flat Winding Wire Thermal Class 220 Grade For Automotive
강조하다:	20.0mm 에나멜 평면 구리 와이어 , 고온에 저항하는 직사각형 구리 와이어 , 0.15mm 에마일 된 구리 와이어

제품 설명

2.0mm*0.15mm 고온 내성 에나멜 평면 구리 와이어

제품 개요

이 고온 저항성 에나일 평면 구리 와이어는그리고 훌륭한 열 관리.

전통적인 둥근 와이어 보다 장점

더 높은 슬롯 채식 요인:같은 윙링 공간 내에서 더 많은 전도성 물질을 가능하게하여 전력 밀도를 높이고 장비가 더 컴팩트하고 효율적입니다.
우수한 열 분산:평평한 와이어 모양은 스테터 코어 슬롯으로 더 큰 접촉 영역을 제공하여 더 짧은 열 전도 경로, 더 나은 열 분산 및 더 낮은 온도 상승을 초래합니다.
우수한 기계적 안정성롤링 후 견고한 구조는 전자기 힘과 열 스트레스에 대한 더 나은 저항을 제공하여 고속 모터에서 변형을 줄입니다.
에디 전류 손실 감소:고 주파수 애플리케이션을 위해, 여러 얇은 평면 전선이 평행 또는 엮어질 수 있습니다. 피부 효과와 근접 효과로 인한 손실을 최소화하기 위해

에나멜 평면 구리 와이어는 높은 전류 처리, 높은 효율성, 전력 밀도,전기 차량 및 에너지 효율 애플리케이션에 특히 적합합니다..

기술 사양 및 시험 결과

항목	특징	표준	시험 결과
1	외모	부드럽고 평등하다	좋아
2	선도체 지름 (mm)	W: 2.00 ± 0.060 T: 0.15 ± 0009	W: 2.002 T: 0.153
3	단열의 두께 (mm)	W: 0.010-0.020 T: 0.030-0.032	W: 0.010-0.020 T: 0.030-0.032
4	전체 지름 (mm)	W: 2.100 T: 0.200	W: 2.022 T: 0.185
5	핀홀 (정상적인 상태)	최대 ≤ 3 pcs/m	0
6	연장 (%)	최소 ≥ 30%	42
7	유연성 과 준수	크랙은 없네	좋아
8	선도자 저항 (Ω/km, 20°C)	최대 64개03	57.96
9	분사 전압 (AC)	최소 0.7KV	1.5
10	열 충격	크랙은 없네	좋아

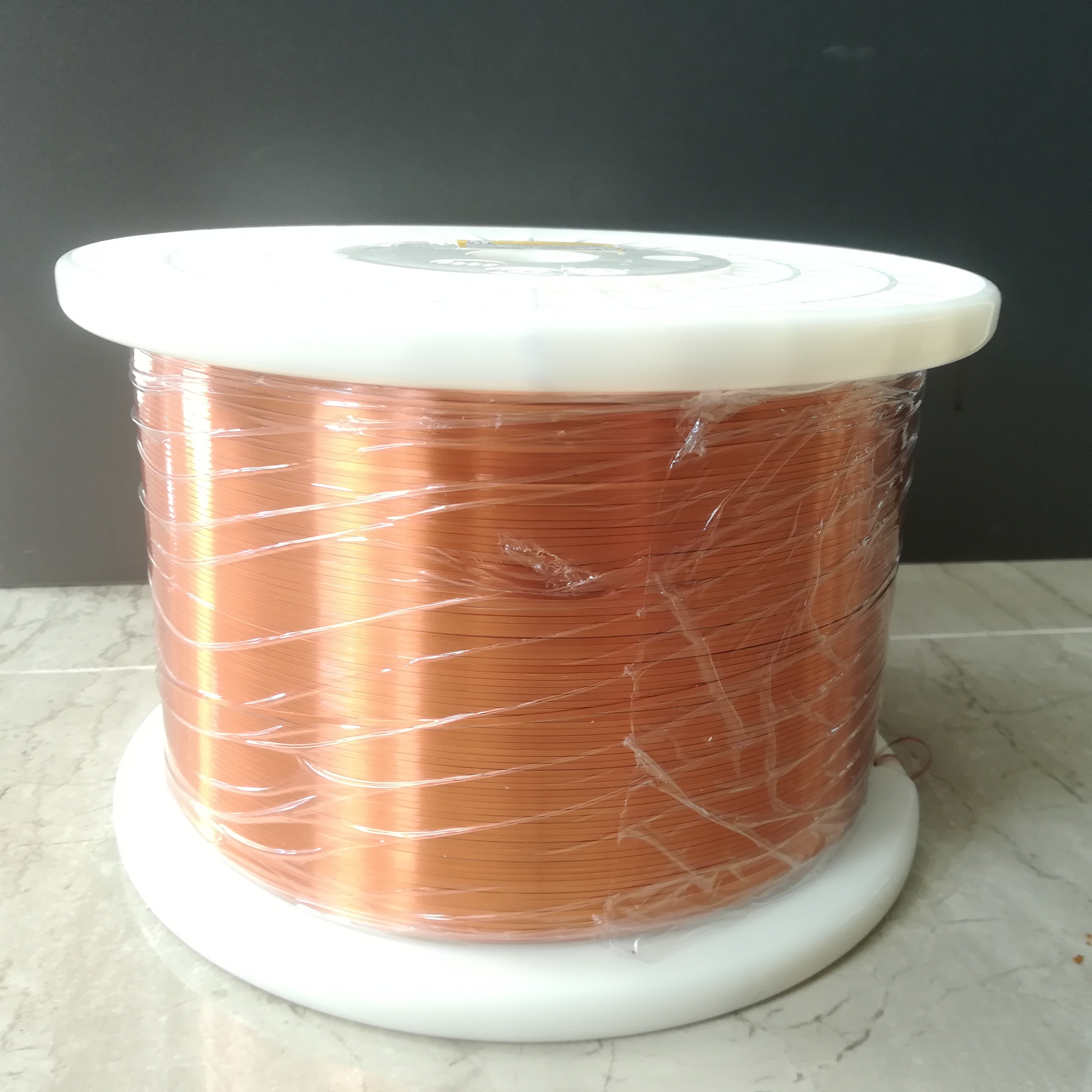

제품 이미지
