| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | RVYUAN |
| 인증: | IEC/NEMA/JIS/RoHS/ISO |
| 모델 번호: | 클래스 220 |
| 최소 주문 수량: | 디퍼레트 MOQ와 다른 유형 |
| 가격: | negotiable |
| 포장 세부 사항: | 상자와 스풀 |
| 배달 시간: | 2-15 근로 일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 당신의 요구를 충족시킵니다 |
| 모양: | 직사각형 | 도체 치수(폭): | 2mm |
|---|---|---|---|
| 일방적 절연층 두께(폭): | 1mm | 응용: | 모터 권선 |

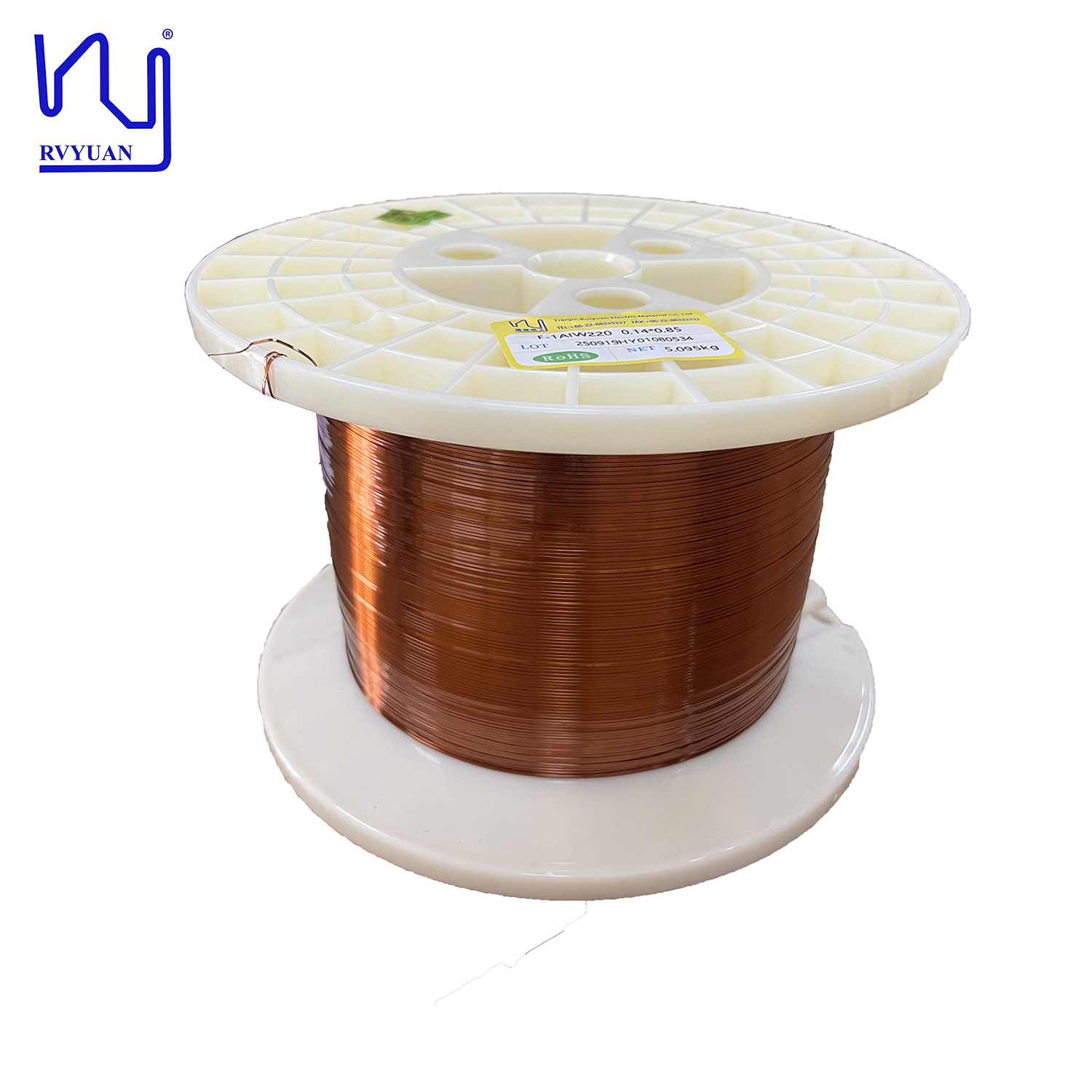

| 열 등급: | 220 | 키워드: | AIW 에나멜 플랫 구리 와이어 2.0mm 3mm 4mm 직사각형 와이어 |
| 강조하다: | enameled flat copper wire,rectangular copper wire 4mm,AIW enameled rectangular wire |
||
| TEST REPORT | |||||||||||||||
| Model | SFT-AIW | Date | 2024-1-8 | ||||||||||||
| Size(mm): | 0.100 × 2.000 | Lot | / | ||||||||||||
|
Item |
conductor dimension |
Unilateral insulation laer thickness |
Overall dimension |
Dielectric breakdown voltage |
Pinhole |
Conductor resistance |
Elongation |
Apperance |
Flexibility |
Adherence |
Thermal shock |
||||
| Thickness | Width | Thickness | Width | Thickness | Width | ||||||||||
| Unit | mm | mm | mm | mm | mm | mm | kv | Pcs/m | Ω/km 20℃ | % |
No to be scratched No dirt |
No crack |
No crack |
No crack |
|
|
SPEC |
Mid. | 0.100 | 2.000 | 0.025 | 0.025 | ||||||||||
| Max | 0.109 | 2.060 | 0.040 | 0.040 | 0.150 | 2.100 | 3 | 93.240 | |||||||
| Min | 0.091 | 1.940 | 0.010 | 0.010 | 0.700 | 30 | |||||||||
| No. 1 | 0.104 | 1.992 | 0.020 | 0.013 | 0.144 | 2.018 | 2.680 |
0 |
85.634 |
46 |
No to be scratched No dirt |
Good |
Good |
Good |
|
| No. 2 | 1.968 | ||||||||||||||
| No. 3 | 2.250 | ||||||||||||||
| No. 4 | 2.458 | ||||||||||||||
| No. 5 | 1.976 | ||||||||||||||
| Ave | 0.104 | 1.992 | 0.020 | 0.013 | 0.144 | 2.018 | 2.266 | ||||||||
| Number of reading | 1 | 1 | 1 | 1 | 1 | 1 | 5 | ||||||||
| Min. reading | 0.104 | 1.992 | 0.020 | 0.013 | 0.144 | 2.018 | 1.968 | ||||||||
| Max. reading | 0.104 | 1.992 | 0.020 | 0.013 | 0.144 | 2.018 | 2.680 | ||||||||
| Range | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.712 | ||||||||
| Result | OK | OK | OK | OK | OK | OK | OK | OK | OK | OK | OK | OK | OK | OK | |
