Shape: | Rectangular | Width: | 3.0mm |
---|---|---|---|
Thickness: | 0.2mm | Applications: | Motor, transformer |
Thermal Grade: | 180 | Key word: | 0.3x3.0mm UEW180 Rectangular Flat Enameled Copper Wire Winding Coils |
Enamel coating: | UEW | ||
강조하다: | 0.3x3.0mm 에나멜 구리선,UEW180 평면 권선 코일,보증이 있는 직사각형 구리선 |

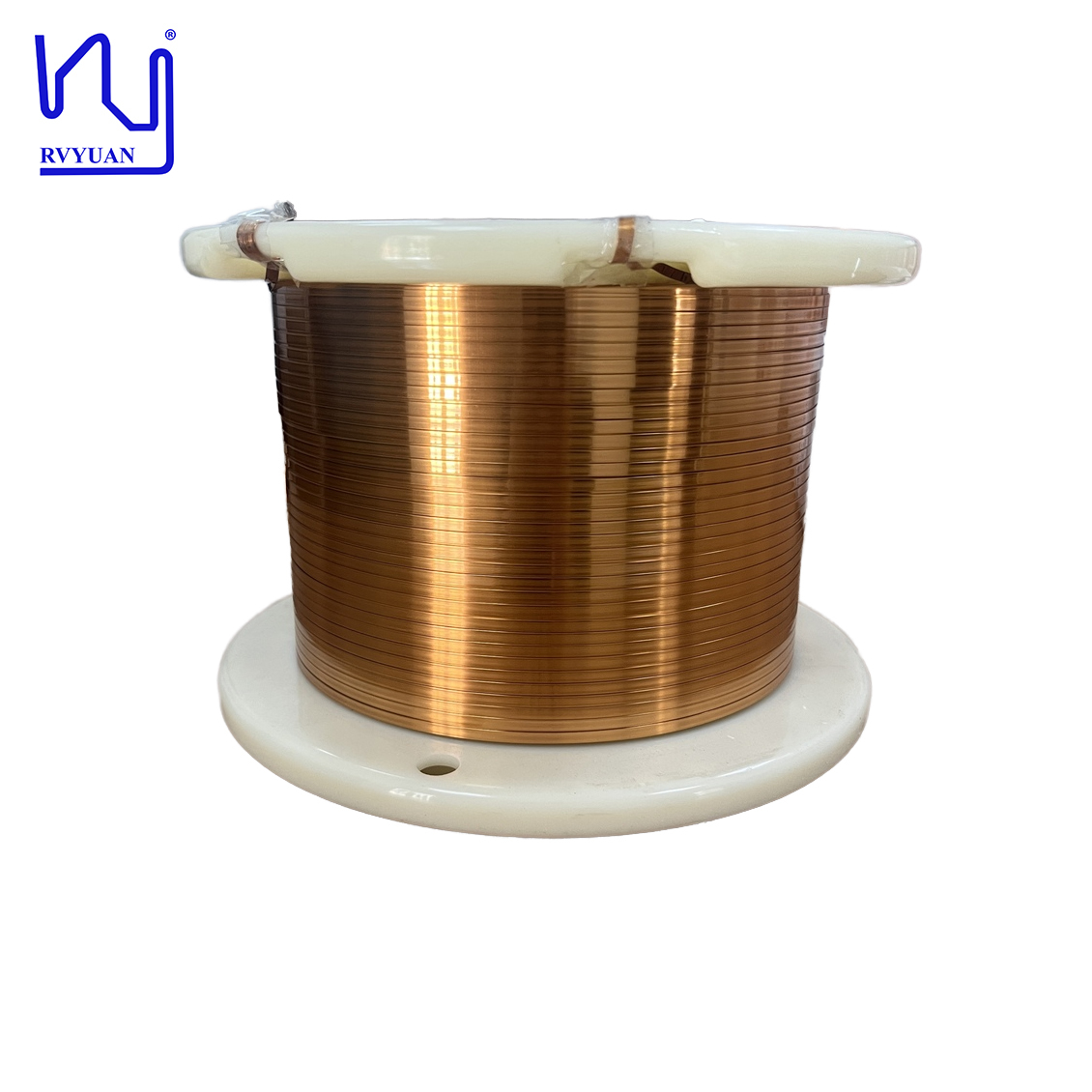

0.3x3.0mm UEW180 직사각형 평면 에나멜 구리선 코일
새로운 제품을 설계하는 엔지니어이든, 생산 공정을 개선하려는 제조업체이든, 당사의 에나멜 직사각형 구리선은 우수한 결과를 얻기 위한 이상적인 선택입니다. 귀하의 전기 응용 분야에 필요한 품질과 성능을 제공하는 당사의 전문 지식과 경험을 믿으십시오.
항목 | 도체 치수 | 일방 절연층 두께 | 전체 치수 | 절연 파괴 전압 | ||||
---|---|---|---|---|---|---|---|---|
두께 | 너비 | 두께 | 너비 | 두께 | 너비 | |||
단위 | mm | mm | mm | mm | mm | mm | kv | |
사양 | 평균 | 0.300 | 3.000 | 0.025 | 0.025 | / | / | |
최대 | 0.309 | 3.060 | 0.040 | 0.040 | 0.35 | 3.1 | ||
최소 | 0.191 | 2.940 | 0.010 | 0.010 | / | / | 0.700 | |
No. 1 | 0.301 | 2.998 | 0.020 | 0.029 | 3.341 | 3.045 | 1.320 | |
No. 2 | 1.085 | |||||||
No. 3 | 1.030 | |||||||
No. 4 | 0.960 | |||||||
No. 5 | 1.152 | |||||||
No. 6 | / | |||||||
No. 7 | / | |||||||
No. 8 | / | |||||||
No. 9 | ||||||||
No. 10 | / | |||||||
평균 | 0.301 | 2.998 | 0.020 | 0.029 | 0.341 | 3.045 | 1.109 | |
판독 횟수 | 1 | 1 | 1 | 1 | 1 | 1 | 5 | |
최소 판독값 | 0.301 | 2.988 | 0.020 | 0.029 | 0.341 | 3.045 | 0.960 | |
최대 판독값 | 0.031 | 2.988 | 0.020 | 0.029 | 0.341 | 3.045 | 1.320 | |
범위 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 1.320 | |
결과 | OK | OK | OK | OK | OK | OK | OK |
