| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | RVYUAN |
| 인증: | IEC/NEMA/JIS/RoHS/ISO |
| 모델 번호: | 클래스 220 |
| 최소 주문 수량: | 10kg |
| 가격: | negotiable |
| 포장 세부 사항: | 통과 스풀 |
| 배달 시간: | 2-15 워크딩 일 |
| 지불 조건: | T/T/PAYPAL |
| 공급 능력: | 당신의 요구를 충족시키세요 |
| 형태: | 직사각형 | 도체 치수(폭): | 1.0 밀리미터 |
|---|---|---|---|
| 일방적 절연층 두께(폭): | 0.2 밀리미터 | 신청서: | 모터, 트랜스 |
| 열 등급: | 220 | 핵심 단어: | 220 ° C 직사각형 자석 와이어 에나멜 구리 플랫 와이어 |
| 열 평가: | 220 | 에나멜 피복: | AIW |
| 강조하다: | 220°C enameled rectangular copper wire,1.0mm x 0.2mm AIW coating wire,high-temperature resistant rectangular copper wire |
||
| Attribute | Value |
|---|---|
| Shape | Rectangular |
| Conductor Dimension (Width) | 1.0mm |
| Unilateral Insulation Layer Thickness (Width) | 0.2mm |
| Applications | Motor, transformer |
| Thermal Grade | 220 |
| Thermal rating | 220 |
| Enamel coating | AIW |

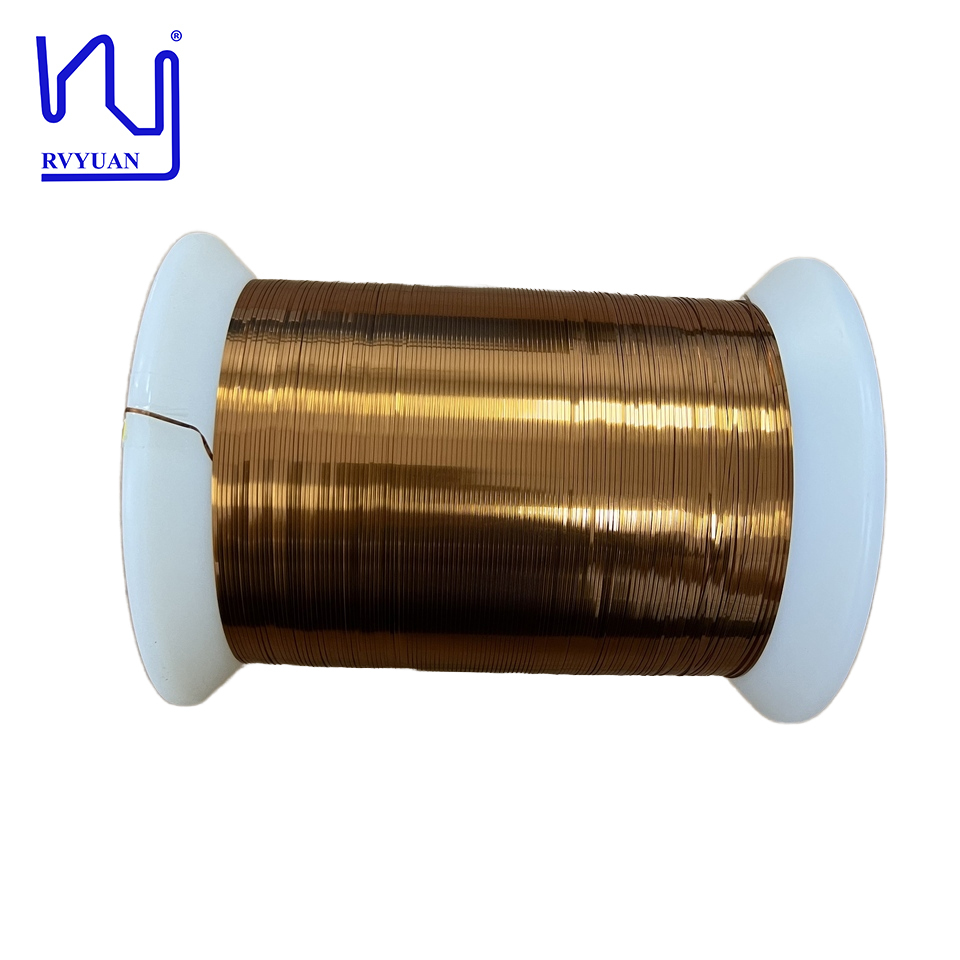

Our 220°C Rectangular Magnet Wire Enamel Copper Flat Wire represents the cutting edge of electrical component technology. Engineered for demanding applications, this ultra-fine enameled flat copper wire delivers exceptional performance and reliability for your most critical designs.
Ideal for use in motors, transformers, and advanced electrical systems, this wire features:
| Item | Conductor dimension | Insulation thickness | Overall dimension | Dielectric breakdown voltage (kV) | Conductor resistance (Ω/km 20℃) | |||
|---|---|---|---|---|---|---|---|---|
| T (mm) | W (mm) | T (mm) | W (mm) | T (mm) | W (mm) | |||
| SPEC | 0.200 | 1.000 | 0.025 | 0.0025 | / | / | ||
| Max | 0.209 | 1.060 | 0.040 | 0.004 | 0.250 | 1.100 | 96.380 | |
| Min | 0.191 | 0.940 | 0.010 | 0.010 | 0.700 | |||
| No. 1 | 0.195 | 1.00 | 0.012 | 0.011 | 0.218 | 1.024 | 1.254 | 88.470 |
| Avg | 0.195 | 1.003 | 0.012 | 0.011 | 0.218 | 1.024 | 1.416 | |
