| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | RVYUAN |
| 인증: | ISO9001/ISO14001 /UL/SGS |
| 모델 번호: | 1UEW-H |
| 최소 주문 수량: | 20kg |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 판지를 가진 스풀 |
| 배달 시간: | 근무일 기준 15일 |
| 지불 조건: | T/T/페이팔 |
| 공급 능력: | 귀하의 요구를 충족 |
| 도체 재료: | 구리 | 항복 전압: | 최소 2000 |
|---|---|---|---|
| 단열재: | 나일론 | 최대 온도: | 180 |
| 가닥 수: | 60 | 와이어 직경: | 0.10 밀리미터 |
| 강조하다: | 180°C 최대 온도 구리 리츠 와이어,0.1mm 와이어 직경 에나멜 구리 와이어,60 가닥 리츠 마그네틱 와이어 |
||

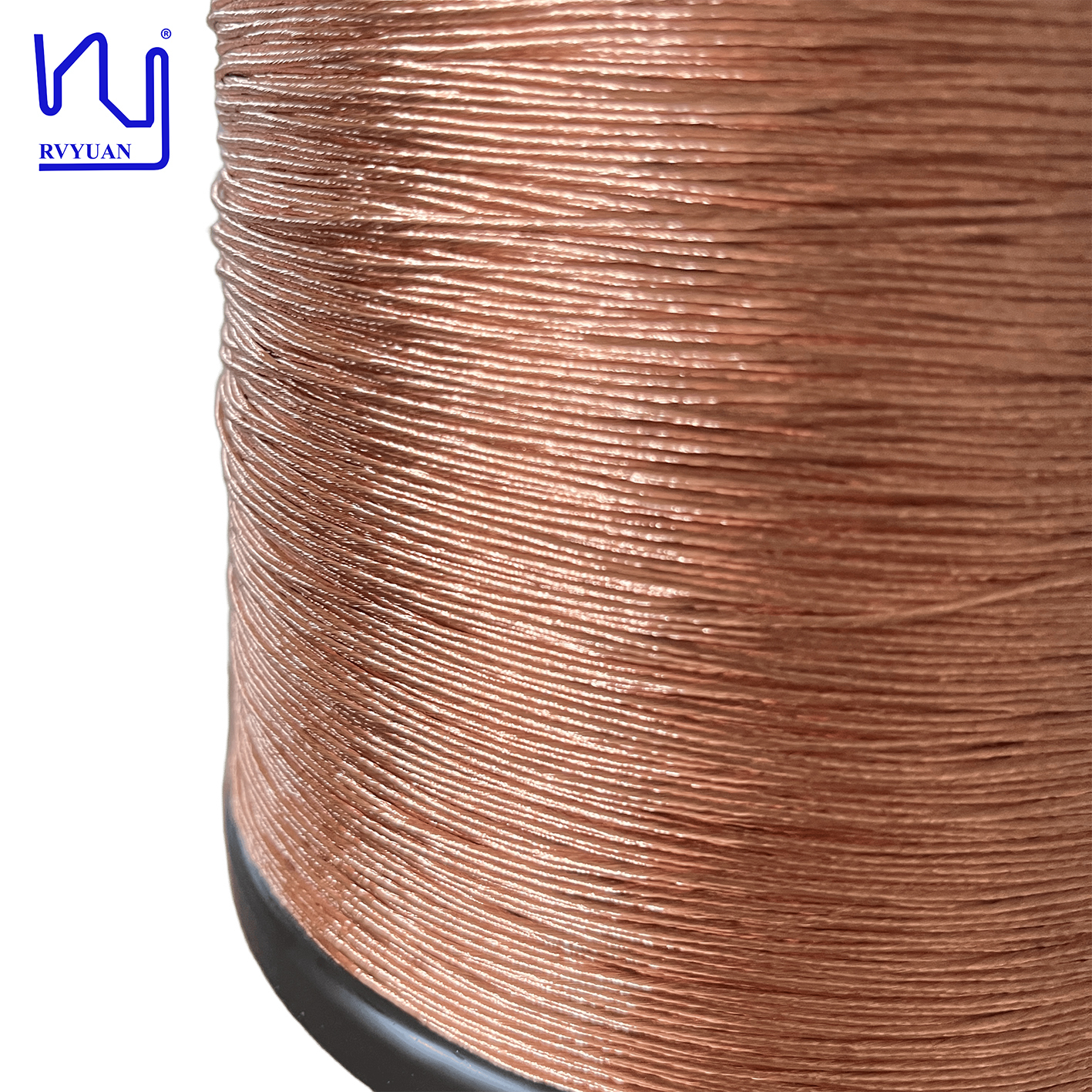

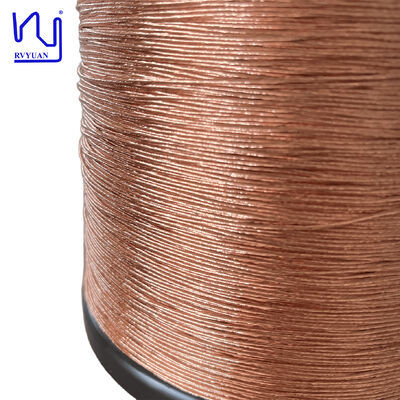

리츠 와이어는 고주파 애플리케이션에서 표피 효과와 근접 효과를 완화하기 위해 설계된 특수 다중 스트랜드 케이블입니다. 0.1mm 게이지의 폴리우레탄 에나멜 구리 와이어 60개 스트랜드로 구성되며 나일론 또는 폴리이미드 필름과 같은 외부 재킷이 없는 특정 구성은 컴팩트하고 효율적인 전자기 설계를 위한 고성능 솔루션입니다.
기술적 특징60개의 각 스트랜드는 폴리우레탄 에나멜의 얇은 층으로 개별적으로 절연됩니다. 이 절연은 전류가 모든 스트랜드에 고르게 분포되도록 하여 동일한 단면적을 가진 솔리드 도체에 비해 고주파에서 AC 저항을 크게 줄입니다. 외부 재킷("베어" 리츠 와이어 역할)이 없다는 것은 뚜렷한 이점을 제공합니다. 전체 외부 직경(OD)을 최소화하고 구리 충진율을 최대화합니다. 따라서 모든 밀리미터가 중요한 공간 제약 환경에 이상적인 선택입니다.
주요 응용 분야이 특정 와이어는 주로 다음과 같은 고주파 전력 전자 제품에 사용됩니다.
| 항목 | 기술 요구 사항 |
샘플 1 | 샘플 2 |
| 단일 와이어 직경 mm | 0.115-0.140 | 0.120 | 0.122 |
| 도체 직경 | 0.10±0.003 | 0.098 | 0.010 |
| 외경 mm | ≤1.20 | 1.05 | 1.05 |
| 저항 Ω/m(20°C) | ≤0.03968 | 0.03625 | 0.03632 |
| 유전 강도 v | ≥2000 | 4300 | 4400 |
| 핀홀 | 최대 20/6m | 0 | 1 |
| 납땜성 | 온도: 390±5°C 7초 표면 매끄럽고, 핀홀 없고 잔여물 없음 |
✓ | ✓ |
