| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | RVYUAN |
| 인증: | ISO9001/ISO14001 /UL/SGS |
| 모델 번호: | 2ustc-f |
| 최소 주문 수량: | 20kg |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 판지를 가진 스풀 |
| 배달 시간: | 근무일 기준 15일 |
| 지불 조건: | T/T/페이팔 |
| 공급 능력: | 귀하의 요구를 충족 |
| 온도: | 155 | 지휘자: | 구리 |
|---|---|---|---|
| 저항: | 7.43Ω/km 이하 | 가닥: | 4000 |
| 항복 전압: | 최소 200 | 지름: | 0.03mm |

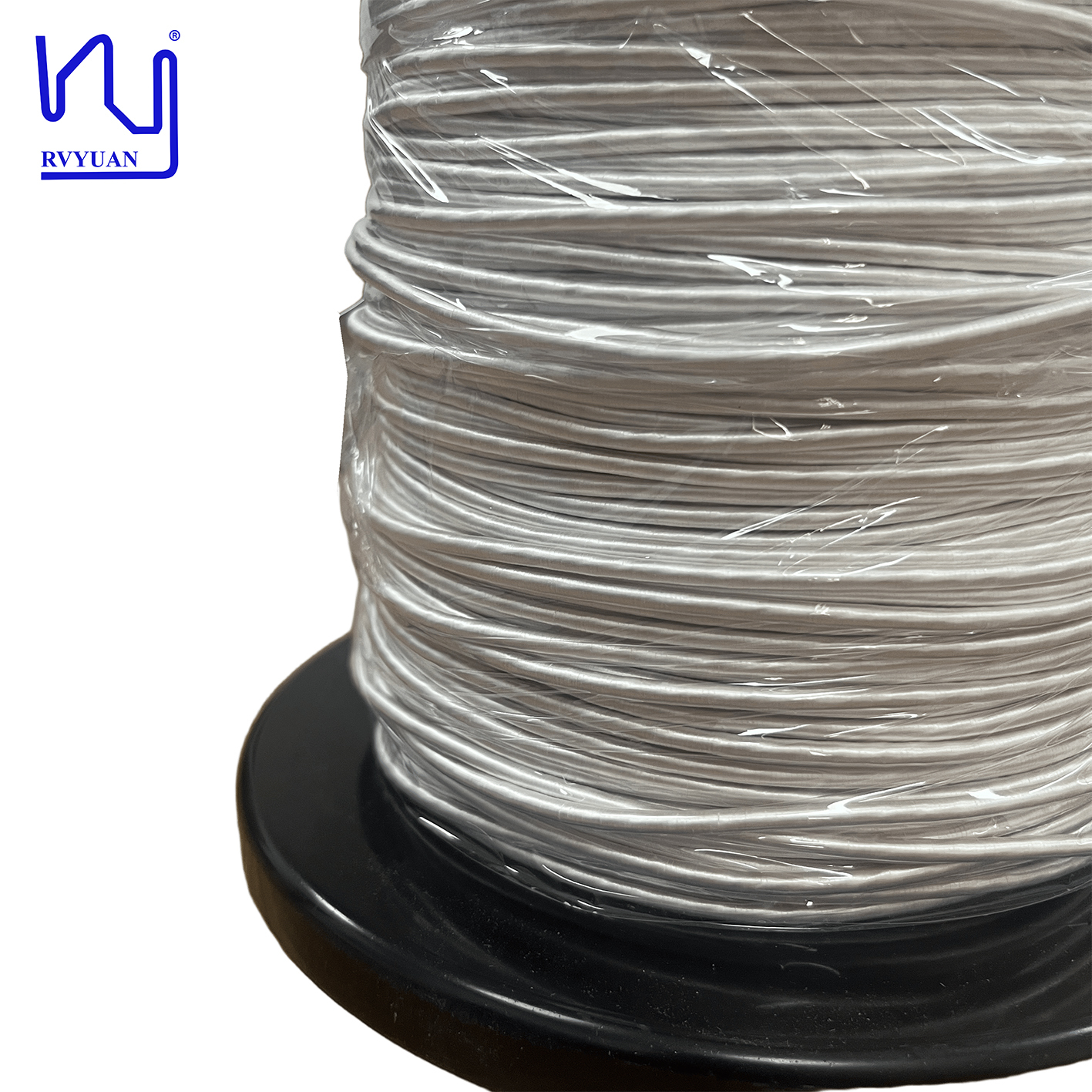

난특히 오늘날의 스위치 모드 전원 공급 장치 (SMPS), 공명 변환기 및 플라이백 토폴로지에 대한 고주파 변환기의 설계롤링 손실은 효율성과 열 성능의 주요 한계를 나타냅니다.우리의 우트라파인 0.03mm x 4000 스트랜드 천연 실크 덮여있는 리츠 와이어는 이러한 문제를 해결하기 위해 특별히 설계되었습니다.도전적인 트랜스포머 애플리케이션을 위해 업계에서 최고의 AC 손실 완화를 제공하는.
전류 저항을 최소화 하기 위한 첨단 설계
복합 스레드 구리 전도층의 모습: 각각 0.03mm의 지름의 4,000개의 개별적으로 단열된 용접 가능한 에마일 구리 스레드.스트림의 레이스는 전체 뭉치 사이에서 일정한 전류 평형을 보장하는 계산된 피치에서 구부러집니다.고주파 트랜스포머를 이렇게 윙링하면 고체전도체에서 회전 전류 손실의 주요 원천인 피부 효과와 근접 효과를 모두 감소시킵니다.실크 의 자연적 인 외면 포개, The dual function of this wrapping act as extra dielectric barrier in between the layers of the winding and a flexible cushion that protect the delicate fine strands from breaking on the winding process, 휴식 연령율을 낮추고 생산 생산량을 증가시킵니다.
트랜스포머 설계 의 중요 한 이점
이 리츠 와이어는 변압기 윙링에 사용되면 세 가지 구체적인 이점을 제공합니다. 첫째, 50kHz에서 몇 MHz까지 작동 주파수에서 AC 저항 (Rac) 을 크게 감소시킵니다.그 결과 구리 손실이 줄어들기 때문에 작동 온도가 낮아집니다.둘째, 열 생산량이 줄어들기 때문에 설계자들은 더 작은 트랜스포머 코어에 더 많은 와트를 넣음으로써 전력 밀도를 높일 수 있습니다.실크 천연 단열은 좋은 변압력을 가지고 있으며 고전압 스트레스에서 통합을 유지할 수 있으므로 격리 된 전력 변환기의 1차 및 2차 롤링에 사용할 수 있습니다..
트랜스포머 를 넘어
트랜스포머 와일링은 큰 강도이지만, 이 와이어는 다른 고주파 수동 부품에 사용하기에 매우 적합합니다. 그것은 DC-DC 변환기에 대한 고전류 인덕터에 광범위하게 사용됩니다.융통성이 필요한 EMI 필터링 및 평면 자석용 일반 모드 스프로치. The combination of ultra-fine stranding and silk insulation also provides the best solution for audiophile output transformers and medical grade power supplies where performance and low distortion is a must. Full Customization Based On Your Winding Need We understand your transformer design can be anything from a tiny flyback transformer for a consumer electronic product to a huge traction transformer for your industrial drives- 그 중간에 뭐든 물어봐요
당신의 윙링 요구 사항에 맞춘 완전한 사용자 정의
변압기 중 롤링와이어는 강도를 위해 만들어졌으며, 다른 고주파 기반 구성 요소에 적합합니다. DC-DC 변환기에 대한 고전류 인덕터에 널리 사용됩니다.전기 자기 간섭 (EMI) 필터링을 위한 일반 모드 스코치, 그리고 플라너 매그네틱스 유연성을 요구하는 응용 프로그램에서. 그 초미세 스트랜딩 기술과 실크를 단열 재료로 사용,그것은 또한 높은 성능과 낮은 왜곡이 필수인 오디오필 출력 트랜스포머와 의료용 전원 공급 장치에 대한 권장 솔루션입니다.전용 전자기기의 작은 플라이백 트랜스포머만큼 작을 수 있다는 것을 알고 있습니다또는 당신의 산업용 드라이브를 위한 거대한 견인 변압기만큼 큰- 중간에 있는 건 뭐든 물어봐
우리는 연구개발 부서가 일반적으로 프로토타입 제작과 테스트를 위해 소량의 제품을 필요로 한다는 것을 알고 있습니다. 우리는 소량 주문을 지원하고 샘플 요청에 대한 신속한 처리 서비스를 제공하는 것을 자랑스럽게 생각합니다.당신의 요구 사항은 실험실 테스트를 위해 몇 개의 미터에 대한, 또는 다음 세대의 전원 공급 장치의 완전한 생산 라운드를 위해, 우리의 엔지니어링 팀은 당신과 함께 일할 준비가되어 있습니다.오늘 저희에게 연락하고 우리는 당신의 변압기의 효율성을 극대화하기 위해 맞춤 Litz 와이어 솔루션을 만들 것입니다, 신뢰성, 비용 효율성
| 매개 변수 | 기술 요구 사항 | 표본 측정 |
|---|---|---|
| 단선 지름 (mm) | 00.038-0046 | 0.040 |
| 선도자 (mm) | 00.03±0.003 | 0.031 |
| 외부 지름 (mm) | ≤3.43 | 3.13 |
| 저항 (Ω/km) | ≤743 | 6.616 |
| 다이렉트릭 강도 (kV) | ≥ 0.2 | 2.8 |
| 피치 (mm) | 50±2 | 50 |
| 스턴트 수 | 4000 | 4000 |
