지름: | 0.071mm | 온도: | 155 |
---|---|---|---|
인증: | IEC/NEMA/JIS/RoHS/ISO | 지휘자: | 구리 |
가닥: | 250 | 고장 전압: | 1300 |
격리: | uew | 제품 이름: | 맞춤형 0.03-0.1mm 스트레드 구리 와이어 실크 실크 커버 리츠 와이어 |
핵심 단어: | 맞춤형 0.03-0.1mm 스트레드 구리 와이어 실크 실크 커버 리츠 와이어 | ||
강조하다: | 맞춤형 스트랜드 구리 리츠 와이어,실크로 덮인 리츠 와이어,0.03-0.1mm 리츠선 |

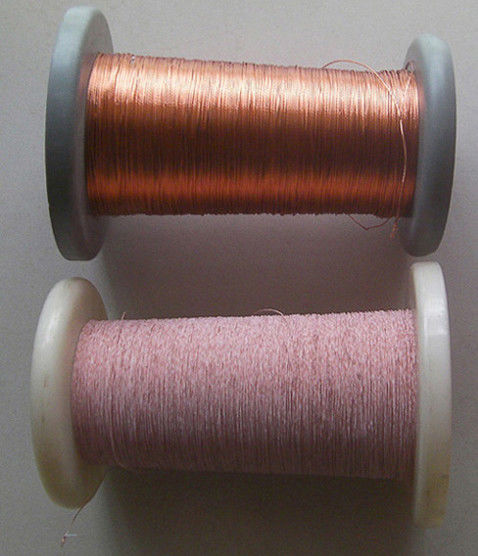

맞춤형 0.03-0.1mm 연동선 실크 피복 리츠 와이어
속성 | 값 |
---|---|
직경 | 0.071mm |
온도 | 155 |
인증 | IEC/NEMA/JIS/RoHS/ISO |
도체 | 구리 |
가닥 | 250 |
절연 파괴 전압 | 1300 |
절연 | UEW |
리츠 와이어는 여러 가늘고 절연된 가닥을 꼬아 만든 것으로, 고주파수에서 표피 효과와 근접 효과를 줄이기 위해 변압기에 널리 사용됩니다. 이러한 구조는 와이어 전체에 걸쳐 더 나은 전류 분포를 가능하게 하여 효율성을 향상시키고 에너지 손실을 최소화합니다. 리츠 와이어는 스위치 모드 전원 공급 장치 및 RF 변압기와 같이 변압기가 고주파수에서 작동하는 응용 분야에서 특히 유용합니다.
실크 피복 리츠 와이어는 실크 절연층을 통합하여 한 단계 더 나아가 추가적인 열적 안정성과 기계적 보호 기능을 제공합니다. 실크 피복은 가볍고 유연하여 소형 변압기 설계에 이상적입니다. 이러한 유형의 와이어는 낮은 손실과 높은 효율성이 중요한 고성능 변압기에 자주 사용됩니다. 리츠 와이어의 설계와 실크 절연의 조합은 최적의 성능을 보장하여 통신 및 신재생 에너지 시스템을 포함한 다양한 산업 분야의 고급 변압기 응용 분야에서 선호되는 선택입니다.
항목 | 기술 요청 | 테스트 값 1 | 테스트 값 2 |
---|---|---|---|
도체 직경(mm) | 0.076-0.084 | 0.079 | 0.080 |
단선 직경(mm) | 0.071±0.003 | 0.068 | 0.070 |
O.D.(mm) | 최대 1.85 | 1.57 | 1.68 |
저항 Ω/m (20℃) | 최대 0.01196 | 0.01815 | 0.01812 |
절연 파괴 전압 V | 950 | 3100 | 3000 |
피치 mm | 29± 5 | √ | √ |
가닥 수 | 250 | √ | √ |
